[edit] [comment] [remove] |2006-11-12| e2 # 4.1 PKW fahrt in Steilkurve

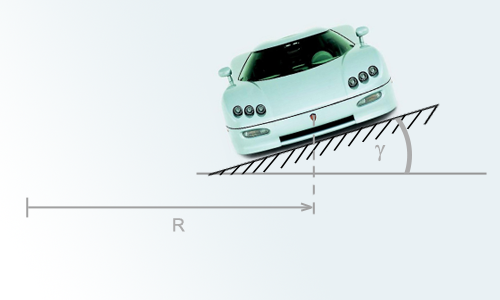

  • Der PKW fährt mir const. Geschwindigkeit v in eine Steilkurve.


Auto in Steilkurve.png

  • geg.:
    m = 900kg
    R = 20 m
    γ= 4°
    v = 40 kmh
  • ges.:
    a) Der notwendige Haftreibungkoeffizient μ0, der zwischen Reifen und Fahrbahn wirkt. Er sollte so groß sein, damit kein Gleiten der Reifen auftritt.
    b)Der Neigungswinkel γ soll so berechnet werden, das keine Haftung notwendig ist.

Lösung:

a) μ0 ≥ 0.63

b) γ = 32.175°

D.R.

[edit] [comment] [remove] |2006-11-12| e3 # 4.2 Auflieger mit beweglicher Katze

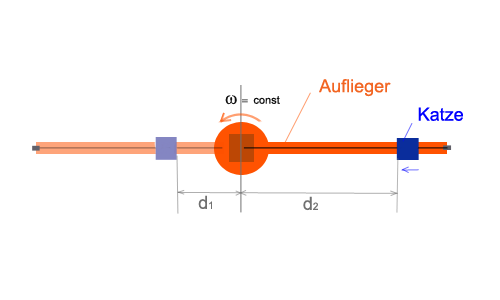

  • Die Katze auf dem Auflieger, des Kranes, besitzt zur Ausgangsposition den Abstand d2 zum Kranmittelpunkt. Während sich der Auflieger dreht, fährt zeitgleich die Katze Richtung Kranmittelpunkt.

Auflieger mit Katze.png

  • geg.:
    n = 2 min−1
    m = 2t (Katzenlast)
    d1 = 8m
    d2 = 28m
  • ges.:
    a) Die reale Geschwindigkeit der Katze, bzgl. des Aufliegers
    b) Seilkarft S und Spurführungskarft N des Katzenlaufwerks.

Lösung:

a)v = 43 ms

b) Fs = 2.46kN D.R.

ohne eine zeit, ein aT oder sonstiges schwer zu rechnen….

—->also da die seilkraft mit der zentripetalkraft zusammenhängt, und diese abhängig vom abstand zum drehpunkt ( = r ) ist, ist auch die seilkraft abhängig vom abstand…und da sich der abstand zur drehachse in dieser aufgabe mit der zeit ändert, MUSS auch die Seilkraft von der zeit bzw dem weg abhängig sein. Somit KANN garkeine definitive lösung herauskommen…
