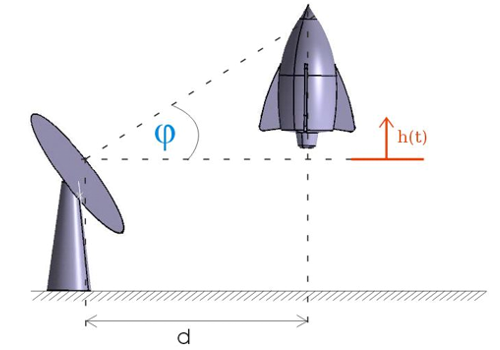

2006-11-11| e2 |# 2.1 Raketenstart
Die Rakete startet mit const. Winkel und einer Beschleunigung von a = const..
Man berechne nun die max. Winkelgeschwindigkeit des Radarschirmes
Ansatz:
tan φ(t) = h (t)d
(nach φ(t) auflösen)
h (t) = h0 + v0·t + 12 ·a·t
mit:
h0 = 0
v0 = 0
Lösung:
ωmax= √ (·38· (√3) ad)
D.R.

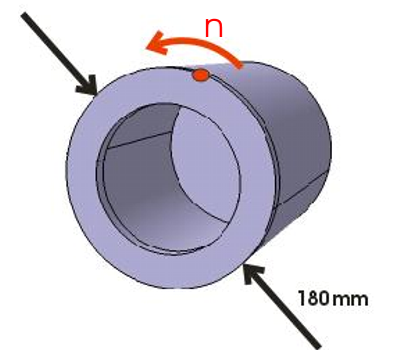

2006-11-11| e3 |# 2.2 Wäschetrommel
Die Trommel einer Wäscheschleuder hat einen Durchmesser
d = 180mm und eine Drehzahl n = 1450 min−1
Gesucht ist die Geschwindigkeit und die Beschleunigung
des Punktes am Umfang.
Lösung:
a) v = 13.666 ms
b) an = 2074 ms2
D.R.

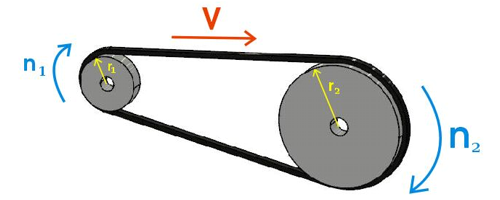

2011-10-12| e4 |# 2.3Riementrieb
Das Riemengetriebe mit 2 unterschiedlich großen Zahnrädern besitzt die
folgenden Daten. Berechnen Sie die Riemengeschwindigkeit v , die
Winkelgeschwindikeit ω1 des 1. Zahnrades, sowie den Durchmesser
des 2. Zahnrades Ø d2
geg.:
d1= 111 mm
n1= 900 min
n2= 225 min
Lösung:
a) v= 5.23 ms
b) ω= 94.246 1s
c) d2= 444 mm
D.R.

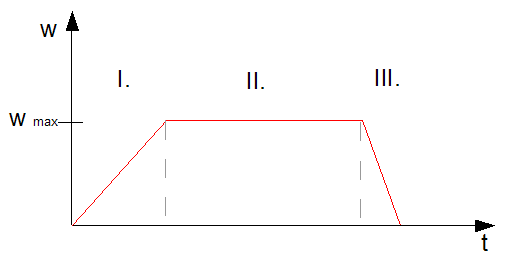

2011-10-12| e5 |# Lokomotivdrehscheibe
Eine Lokomotivdrehscheibe benötigt für eine halbe Drehung 42s. davon sind 4s für die Beschleunigung und 3s für die Verzögerung enthalten.
ges.:
a) ωmax
b) Welche Winkelgeschwindigkeit erreicht die Scheibe?
Lösung:
ωmax = 0.08 1s
